霧化噴槍和脫硫廢水處理技術
發布時間:2019/5/23

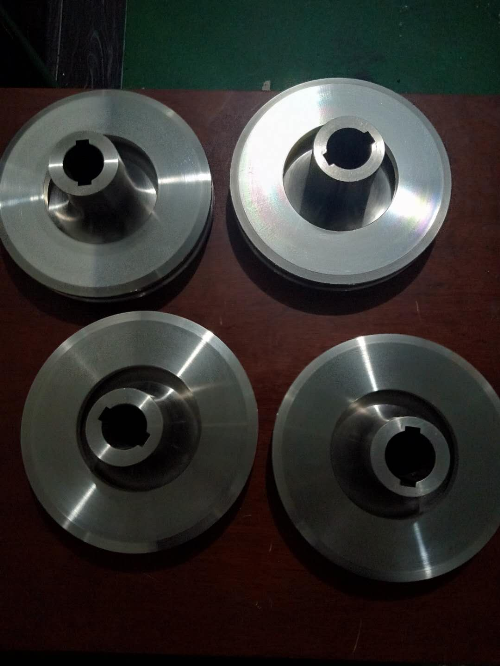

本公司專業生產高速離心霧化器，攪拌器的研發、設計及制造，包括多種霧化器、霧化盤、造粒盤、倒杯霧化盤、噴嘴、隔膜泵以及各種側入式、底入式、立式、可移式攪拌器等設備的制造，加工銷售為一體終合型企業。
公司所生產的產品廣泛用于：干燥、環保、化工、陶瓷、食品、藥品、造紙等眾多行業，提供了不少的一流產品，質量和信譽贏得了客戶的信賴和好評。
本發明提供了一種霧化噴槍，包括噴管和外套于噴管的護套管，噴管與護套管之間設置有插裝間隙，護套管上開設有與插裝間隙連通的多個通風孔，通風孔位于護套管的保溫層與護套管的保溫外護板之間的空氣夾層區域。應用時，使霧化噴槍的噴嘴伸入高溫?zé)煹�，利用高溫�(zé)煹赖呢?fù)壓可從通風孔吸氣，將外界低溫氣體導入插裝間隙，使噴管和護套管之間形成對流冷空氣層，可對噴嘴起到很好的隔熱作用，所以能夠避免噴頭局部溫度提升，進而避免噴嘴口結晶或結垢堵塞。本發明還提供了一種具有上述霧化噴槍的脫硫廢水處理裝置。
權利要求書
1.一種霧化噴槍，包括噴管(4)和外套于所述噴管(4)的護套管(5)，所述噴管(4)與所述護套管(5)之間設置有插裝間隙，其特征在于，所述護套管(5)上開設有與所述插裝間隙連通的多個通風孔(51)，所述通風孔(51)位于所述護套管(5)的保溫層(3)與所述護套管(5)的保溫外護板(6)之間的空氣夾層區域。
2.根據權利要求1所述的霧化噴槍，其特征在于，所述通風孔(51)為六個，沿所述護套管(5)的周向均勻分布。
3.根據權利要求1所述的霧化噴槍，其特征在于，所述通風孔(51)的孔徑為4-6mm。
4.根據權利要求1-3任一項所述的霧化噴槍，其特征在于，還包括設置在所述噴管(4)外周面上的彈性限位件(2)，所述彈性限位件(2)與所述護套管(5)內壁相抵。
5.根據權利要求4所述的霧化噴槍，其特征在于，所述彈性限位件(2)位于所述噴管(4)靠近所述霧化噴槍的噴嘴(1)的一端。
6.根據權利要求4所述的霧化噴槍，其特征在于，所述彈性限位件(2)包括沿所述噴管(4)的周向均布的多個彈性鋼絲。
7.根據權利要求6所述的霧化噴槍，其特征在于，所述彈性鋼絲為弧形鋼絲，所述弧形鋼絲的兩端均焊接在所述噴管(4)上，所述弧形鋼絲的弧頂與所述護套管(5)相抵。
8.根據權利要求7所述的霧化噴槍，其特征在于，所述彈性鋼絲為三個。
9.一種脫硫廢水處理裝置，包括霧化噴槍，其特征在于，所述霧化噴槍為如權利要求1-8任一項所述的霧化噴槍。
說明書
一種霧化噴槍和脫硫廢水處理裝置
技術領域
本發明涉及廢水處理技術領域，更具體地說，涉及一種霧化噴槍，本發明還涉及一種脫硫廢水處理裝置。
背景技術
近年來對燃煤電廠脫硫廢水零排放的呼聲越來越高，要實現真正的廢水零排放，終端的處理方式均離不開熱法蒸發來實現零排放。常用的一種熱法蒸發方法是，利用噴槍將脫硫廢水經霧化后往高溫?zé)煹纼?nèi)噴射，利用煙氣余熱使其蒸干。
為了實現噴嘴的在線檢修，噴槍采用插拔式結構。工作時噴槍的噴嘴部位會伸入高溫?zé)煹�，�?dǎo)致噴頭溫度提升，而脫硫廢水是高含鹽廢水，硬度較高，噴頭局部溫度的提升較易造成噴嘴口結晶或結垢堵塞。
此外，插拔式結構導致噴管的懸臂過長，特別是在改變噴射角度時，護套管式支座又必須露出保溫外護板之外，需要的噴管懸臂就更長了。而由于高壓噴射時對噴管的反沖力很大，當噴管懸臂過長時會導致噴管振動，噴管振動會引起以下嚴重問題：①噴管生根處疲勞開裂;②噴嘴的螺紋連接容易松脫;③影響噴霧效果。
綜上所述，如何避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞，是目前本領域技術人員亟待解決的技術問題。
發明內容
有鑒于此，本發明的目的在于提供一種霧化噴槍，以避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞。
本發明的另一目的在于提供一種具有上述霧化噴槍的脫硫廢水處理裝置，以避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞。
為了達到上述目的，本發明提供如下技術方案：
一種霧化噴槍，包括噴管和外套于所述噴管的護套管，所述噴管與所述護套管之間設置有插裝間隙，所述護套管上開設有與所述插裝間隙連通的多個通風孔，所述通風孔位于所述護套管的保溫層與所述護套管的保溫外護板之間的空氣夾層區域。
優選的，上述霧化噴槍中，所述通風孔為六個，沿所述護套管的周向均勻分布。
優選的，上述霧化噴槍中，所述通風孔的孔徑為4-6mm。
優選的，上述霧化噴槍中，還包括設置在所述噴管外周面上的彈性限位件，所述彈性限位件與所述護套管內壁相抵。
優選的，上述霧化噴槍中，所述彈性限位件位于所述噴管靠近所述霧化噴槍的噴嘴的一端。
優選的，上述霧化噴槍中，所述彈性限位件包括沿所述噴管的周向均布的多個彈性鋼絲。
優選的，上述霧化噴槍中，所述彈性鋼絲為弧形鋼絲，所述弧形鋼絲的兩端均焊接在所述噴管上，所述弧形鋼絲的弧頂與所述護套管相抵。
優選的，上述霧化噴槍中，所述彈性鋼絲為三個。
從上述的技術方案可以看出，本發明提供的霧化噴槍包括噴管和外套于噴管的護套管，噴管與護套管之間設置有插裝間隙，護套管上開設有與插裝間隙連通的多個通風孔，通風孔位于護套管的保溫層與護套管的保溫外護板之間的空氣夾層區域。
應用時，使霧化噴槍的噴嘴伸入高溫?zé)煹�，利用高溫�(zé)煹赖呢?fù)壓可從通風孔吸氣，將外界低溫氣體導入插裝間隙，使噴管和護套管之間形成對流冷空氣層，可對噴嘴起到很好的隔熱作用，所以能夠避免噴頭局部溫度提升，進而避免噴嘴口結晶或結垢堵塞。
公司所生產的產品廣泛用于：干燥、環保、化工、陶瓷、食品、藥品、造紙等眾多行業，提供了不少的一流產品，質量和信譽贏得了客戶的信賴和好評。
本發明提供了一種霧化噴槍，包括噴管和外套于噴管的護套管，噴管與護套管之間設置有插裝間隙，護套管上開設有與插裝間隙連通的多個通風孔，通風孔位于護套管的保溫層與護套管的保溫外護板之間的空氣夾層區域。應用時，使霧化噴槍的噴嘴伸入高溫?zé)煹�，利用高溫�(zé)煹赖呢?fù)壓可從通風孔吸氣，將外界低溫氣體導入插裝間隙，使噴管和護套管之間形成對流冷空氣層，可對噴嘴起到很好的隔熱作用，所以能夠避免噴頭局部溫度提升，進而避免噴嘴口結晶或結垢堵塞。本發明還提供了一種具有上述霧化噴槍的脫硫廢水處理裝置。
權利要求書
1.一種霧化噴槍，包括噴管(4)和外套于所述噴管(4)的護套管(5)，所述噴管(4)與所述護套管(5)之間設置有插裝間隙，其特征在于，所述護套管(5)上開設有與所述插裝間隙連通的多個通風孔(51)，所述通風孔(51)位于所述護套管(5)的保溫層(3)與所述護套管(5)的保溫外護板(6)之間的空氣夾層區域。
2.根據權利要求1所述的霧化噴槍，其特征在于，所述通風孔(51)為六個，沿所述護套管(5)的周向均勻分布。
3.根據權利要求1所述的霧化噴槍，其特征在于，所述通風孔(51)的孔徑為4-6mm。
4.根據權利要求1-3任一項所述的霧化噴槍，其特征在于，還包括設置在所述噴管(4)外周面上的彈性限位件(2)，所述彈性限位件(2)與所述護套管(5)內壁相抵。
5.根據權利要求4所述的霧化噴槍，其特征在于，所述彈性限位件(2)位于所述噴管(4)靠近所述霧化噴槍的噴嘴(1)的一端。
6.根據權利要求4所述的霧化噴槍，其特征在于，所述彈性限位件(2)包括沿所述噴管(4)的周向均布的多個彈性鋼絲。
7.根據權利要求6所述的霧化噴槍，其特征在于，所述彈性鋼絲為弧形鋼絲，所述弧形鋼絲的兩端均焊接在所述噴管(4)上，所述弧形鋼絲的弧頂與所述護套管(5)相抵。
8.根據權利要求7所述的霧化噴槍，其特征在于，所述彈性鋼絲為三個。
9.一種脫硫廢水處理裝置，包括霧化噴槍，其特征在于，所述霧化噴槍為如權利要求1-8任一項所述的霧化噴槍。
說明書
一種霧化噴槍和脫硫廢水處理裝置
技術領域
本發明涉及廢水處理技術領域，更具體地說，涉及一種霧化噴槍，本發明還涉及一種脫硫廢水處理裝置。
背景技術
近年來對燃煤電廠脫硫廢水零排放的呼聲越來越高，要實現真正的廢水零排放，終端的處理方式均離不開熱法蒸發來實現零排放。常用的一種熱法蒸發方法是，利用噴槍將脫硫廢水經霧化后往高溫?zé)煹纼?nèi)噴射，利用煙氣余熱使其蒸干。
為了實現噴嘴的在線檢修，噴槍采用插拔式結構。工作時噴槍的噴嘴部位會伸入高溫?zé)煹�，�?dǎo)致噴頭溫度提升，而脫硫廢水是高含鹽廢水，硬度較高，噴頭局部溫度的提升較易造成噴嘴口結晶或結垢堵塞。
此外，插拔式結構導致噴管的懸臂過長，特別是在改變噴射角度時，護套管式支座又必須露出保溫外護板之外，需要的噴管懸臂就更長了。而由于高壓噴射時對噴管的反沖力很大，當噴管懸臂過長時會導致噴管振動，噴管振動會引起以下嚴重問題：①噴管生根處疲勞開裂;②噴嘴的螺紋連接容易松脫;③影響噴霧效果。
綜上所述，如何避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞，是目前本領域技術人員亟待解決的技術問題。
發明內容
有鑒于此，本發明的目的在于提供一種霧化噴槍，以避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞。
本發明的另一目的在于提供一種具有上述霧化噴槍的脫硫廢水處理裝置，以避免因噴頭局部溫度提升而導致噴嘴口結晶或結垢堵塞。
為了達到上述目的，本發明提供如下技術方案：
一種霧化噴槍，包括噴管和外套于所述噴管的護套管，所述噴管與所述護套管之間設置有插裝間隙，所述護套管上開設有與所述插裝間隙連通的多個通風孔，所述通風孔位于所述護套管的保溫層與所述護套管的保溫外護板之間的空氣夾層區域。
優選的，上述霧化噴槍中，所述通風孔為六個，沿所述護套管的周向均勻分布。
優選的，上述霧化噴槍中，所述通風孔的孔徑為4-6mm。
優選的，上述霧化噴槍中，還包括設置在所述噴管外周面上的彈性限位件，所述彈性限位件與所述護套管內壁相抵。
優選的，上述霧化噴槍中，所述彈性限位件位于所述噴管靠近所述霧化噴槍的噴嘴的一端。
優選的，上述霧化噴槍中，所述彈性限位件包括沿所述噴管的周向均布的多個彈性鋼絲。
優選的，上述霧化噴槍中，所述彈性鋼絲為弧形鋼絲，所述弧形鋼絲的兩端均焊接在所述噴管上，所述弧形鋼絲的弧頂與所述護套管相抵。
從上述的技術方案可以看出，本發明提供的霧化噴槍包括噴管和外套于噴管的護套管，噴管與護套管之間設置有插裝間隙，護套管上開設有與插裝間隙連通的多個通風孔，通風孔位于護套管的保溫層與護套管的保溫外護板之間的空氣夾層區域。
應用時，使霧化噴槍的噴嘴伸入高溫?zé)煹�，利用高溫�(zé)煹赖呢?fù)壓可從通風孔吸氣，將外界低溫氣體導入插裝間隙，使噴管和護套管之間形成對流冷空氣層，可對噴嘴起到很好的隔熱作用，所以能夠避免噴頭局部溫度提升，進而避免噴嘴口結晶或結垢堵塞。
